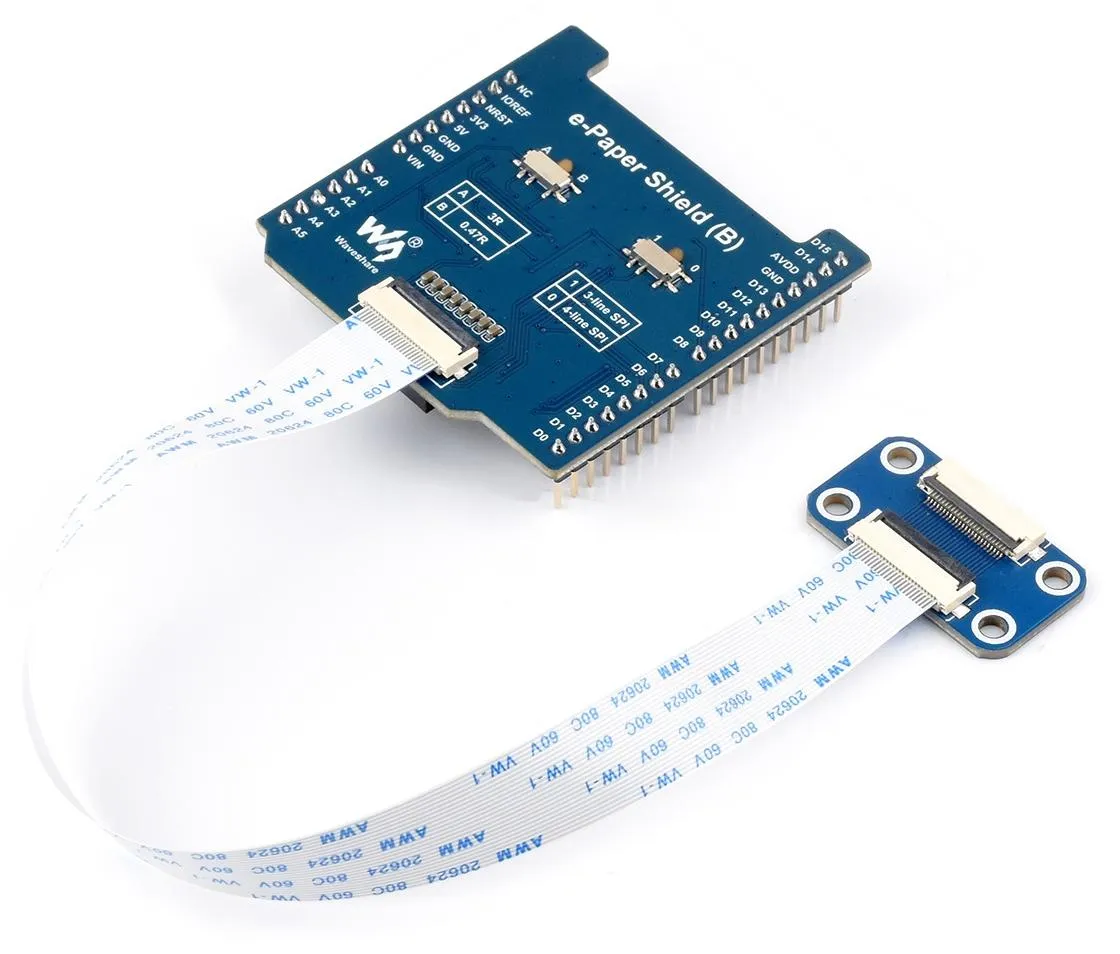

Universal E-Paper Raw Panel Driver Shield (B)

Das Universal E-Paper Raw Panel Driver Shield (B) ist ein vielseitiges Erweiterungsmodul, das speziell für die Ansteuerung von E-Paper-Displays über SPI-Schnittstellen entwickelt wurde. Es ist kompatibel mit verschiedenen Host-Boards wie Arduino, NUCLEO und nRF528xx und unterstützt zahlreiche SPI-basierte E-Paper-Modelle von Waveshare.

Mit einer standardisierten Arduino-Schnittstelle und einem integrierten MX25R6435F-Flash-Chip bietet das Shield erweiterte Speichermöglichkeiten und flexible Verbindungsoptionen. Dank der Unterstützung für 3,3 V und 5 V Mikrocontroller eignet es sich für verschiedene Entwicklungsumgebungen. Die Möglichkeit zur Erweiterung durch externe RAM-Chips erhöht die Speicherkapazität für anspruchsvollere Projekte.

Typische Anwendungen umfassen die Steuerung von energieeffizienten E-Paper-Displays in IoT-Projekten, DIY-Elektronikprojekten und anderen Bereichen, in denen ein geringer Stromverbrauch und eine hervorragende Lesbarkeit im Vordergrund stehen.

Merkmale im Überblick

• Kompatibilität mit Host-Boards wie nRF528xx, Arduino UNO, Leonardo und NUCLEO
• Unterstützung für 3,3V und 5V Mikrocontroller dank integriertem Spannungstranslator
• Eingebauter MX25R6435F Flash-Chip mit einer Speicherkapazität von 64 Mbit (8 Mbyte)
• Reservierte Lötpads für externe RAM-Erweiterungen
• Online-Ressourcen und Benutzerhandbuch verfügbar

Kompatibilität

• nRF528xx Boards
• Arduino: UNO Leonardo
• NUCLEO XNUCLEO Boards
• Waveshare R3 Plus Development Board
• Waveshare E-Paper-Modelle:
  • 1.54inch e-Paper
  • 1.54inch e-Paper (B)
  • 2.13inch e-Paper
  • 2.13inch e-Paper (B)
  • 2.13inch e-Paper (D)
  • 2.13inch e-Paper (G)
  • 2.66inch e-Paper
  • 2.66inch e-Paper (B)
  • 2.7inch e-Paper
  • 2.7inch e-Paper (B)
  • 2.9inch e-Paper
  • 2.9inch e-Paper (B)
  • 2.9inch e-Paper (D)
  • 3.52inch e-Paper
  • 3.7inch e-Paper
  • 4.01inch e-Paper (F)
  • 4.2inch e-Paper
  • 4.2inch e-Paper (B)
  • 4.26inch e-Paper
  • 5.65inch e-Paper (F)
  • 5.83inch e-Paper
  • 5.83inch e-Paper (B)
  • 7.5inch e-Paper
  • 7.5inch e-Paper (B)
  • 7.5inch e-Paper (G)
  • 13.3inch e-Paper (K)

Technische Daten

• Betriebsspannung: 3,3V / 5V
• Schnittstellen: 3-Draht-SPI, 4-Draht-SPI
• Speichergröße: 64 Mbit / 8 Mbyte Flash
• RAM-Paket: SOIC-8
• Abmessungen: 53,34 mm x 53,34 mm

Auf dem Board:

• 1. Auswahl des Waveshare e-Paper-Treiberwiderstands
• 2. 3-Draht/4-Draht SPI-Auswahl
• 3. 24PIN E-Paper-Anschluss
• 4. Arduino-Standardschnittstelle
• 5. Spannungsumwandler
• 6. Flash-Chip
• 7. DIP-Schalter: Auswahl der SPI-Kommunikation des Arduino-Boards (ICSP als Standard)
• 8. ICSP-Kopfzeile
• 9. Auswahl der Leistung: IOREF standardmäßig
• 10. Reservierte RAM-Lötpads

Lieferumfang

• 1x E-Paper Shield (B)
• 1x E-Paper Adapter mit 24PIN FFC-Kabel (ca. 200 mm)

Links

• Wiki

Hinweise

• Kompatible Host-Boards und E-Paper-Displays sind nicht um Lieferumfang enthalten

Gewicht Brutto (in kg):	0.035
Zolltarifnummer:	84733080
Artikelnummer:	WS-26506
Herkunftsland:	China
Hersteller:	Waveshare
Hersteller Produktnummer:	e-Paper Shield (B)
