Description

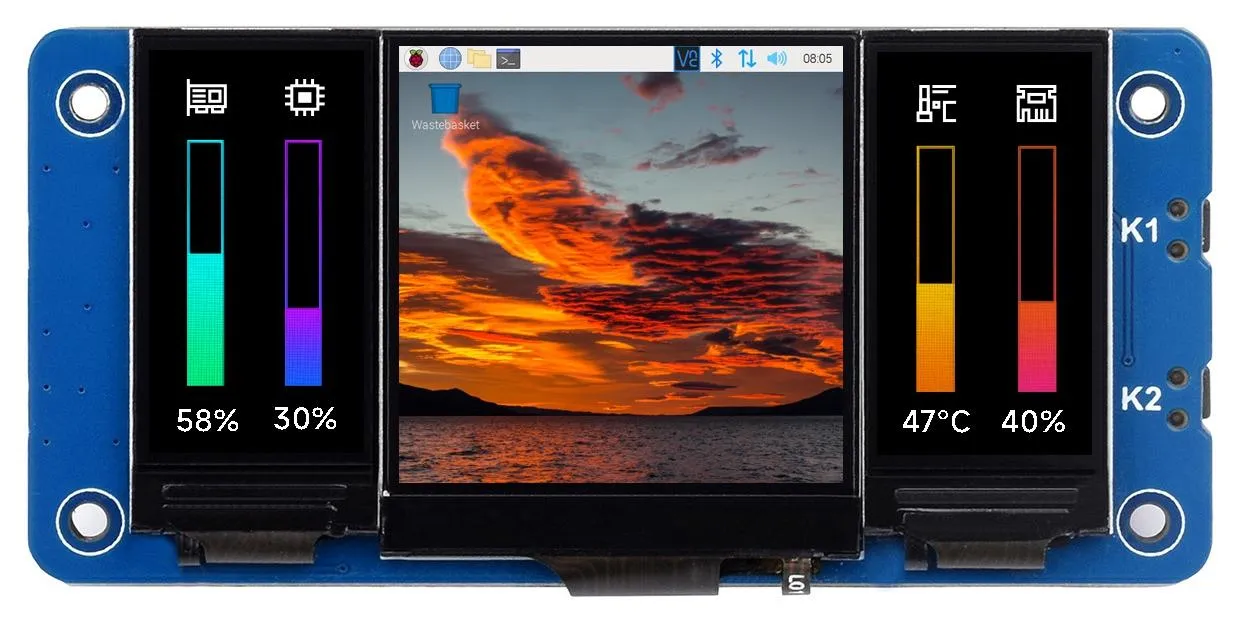

Waveshare Triple LCD HAT für Raspberry Pi: Hauptbildschirm mit 1.3 Zoll IPS LCD und zwei sekundären 0.96 Zoll IPS LCDs

Der Waveshare Triple LCD HAT für Raspberry Pi verfügt über einen 1.3 Zoll Hauptbildschirm und zwei 0.96 Zoll sekundäre Bildschirme. Er ist mit allen Raspberry Pi-Serienplatinen kompatibel und bietet durch SPI-Kommunikation eine 65K-Farbanzeige.

Merkmale im Überblick

• Standard Raspberry Pi 40PIN GPIO Header, kompatibel mit Raspberry Pi Serienplatinen
• Stromversorgung: 3.3V
• Arbeitsstrom: 840mA
• Abmessungen: 65.00 x 31.00(mm)
• 1.3 Zoll IPS LCD Hauptbildschirm mit ST7789 Treiberchip, SPI-Schnittstelle, 240×240 Auflösung
• Dual 0.96 Zoll LCD sekundäre Bildschirme mit ST7735S Treiberchip, 160×80 Auflösung
• Onboard 2x benutzerdefinierte Tasten für erweiterte Anwendungen

Technische Daten

• Display: 1.3 Zoll IPS LCD (Haupt), Dual 0.96 Zoll IPS LCD (sekundär)
• Auflösung: 240×240 (Haupt), 160×80 (sekundär)
• Kommunikation: SPI-Schnittstelle
• Farbunterstützung: 65K Farben
• Benutzerdefinierte Tasten: 2x

Anwendungsszenarien

• Pin-Definition und Produktansicht

Lieferumfang

• 1x Waveshare Zero LCD HAT (A)
• 1x Standoffs Pack

Wiki:http:///wiki/Zero_LCD_HAT_(A)
