Description

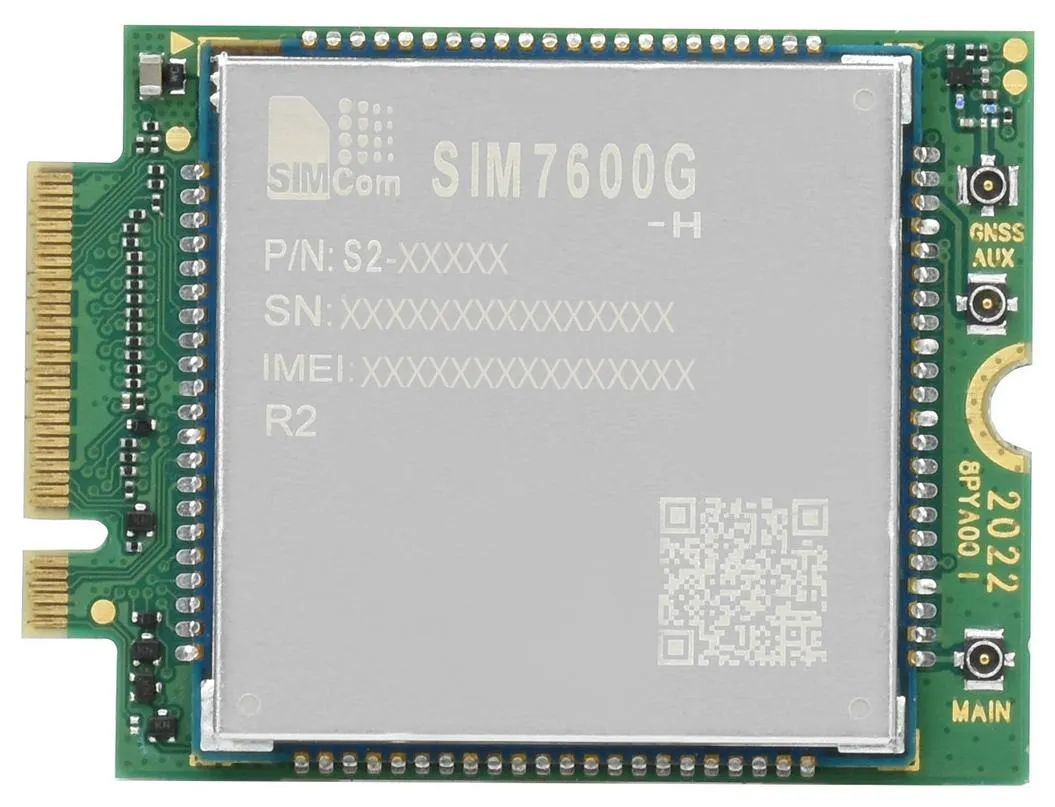

Das SIM7600G-H-M.2 von Waveshare ist ein originales SIMCom 4G LTE Cat-4 Modul mit globaler Netzabdeckung, GNSS-Unterstützung und M.2 B KEY Connector. Das Modul unterstützt die drahtlosen Kommunikationsmodi LTE-TDD, LTE-FDD, HSPA+, GSM, GPRS und EDGE. Die SIM7600G-H-M.2 Serie unterstützt eine maximale Downloadrate von 150 Mbps und eine maximale Uploadrate von 50 Mbps.

Die SIM7600G-H-M.2 Serie nutzt den M.2 Formfaktor und besteht aus einem Modul der SIM7600-H Serie sowie einer M.2 Adapterplatine. Diese Bauform erleichtert die Integration in passende Systeme.

Die SIM7600G-H-M.2 Serie integriert mehrere hochgenaue Satelliten-Positionierungssysteme für GNSS. GNSS bezeichnet satellitengestützte Systeme zur Positionsbestimmung. Zusätzlich sind mehrere Netzwerkprotokolle integriert. Treiber für wichtige Betriebssysteme wie Windows, Linux und Android werden unterstützt. Die Softwarefunktionen und AT commands sind mit Modulen der SIM7500/SIM7600 Serie kompatibel.

Die SIM7600G-H-M.2 Serie integriert wichtige industrielle Standardschnittstellen und bietet Erweiterungsmöglichkeiten über Schnittstellen wie UART, USB und GPIO. Dadurch eignet sich das Modul für IoT-Anwendungen wie Telematik, Überwachungsgeräte, CPE, industrielle Router und Ferndiagnose.

Das Modul kann für mobile Datenverbindungen, Positionsbestimmung, IoT-Kommunikation, industrielle Fernüberwachung und eingebettete Systeme verwendet werden. Es verbindet Geräte über Mobilfunknetze und kann Standortdaten über GNSS bereitstellen. Typische Anwendungen sind Healthcare, smart payment, Internet talk, environmental monitoring, energy monitoring, fleet management, smart industry und intelligent agriculture.

Merkmale im Überblick

• 4G LTE Cat-4 Modul mit LTE-TDD, LTE-FDD, HSPA+, GSM, GPRS und EDGE
• Maximale Datenrate über LTE: 150 Mbps Download und 50 Mbps Upload
• M.2 B KEY Formfaktor mit M.2 Interface
• GNSS-Unterstützung für GPS, Beidou, GLONASS, GALILEO und QZSS
• Unterstützung für globale Netzabdeckung
• Softwarefunktionen: FOTA, LBS und TLS
• AT commands kompatibel mit SIM7500/SIM7600 Serienmodulen
• Schnittstellen für UART, USB und GPIO

Kompatibilität

• Windows
• Linux
• Android
• LTE-Netzwerke
• UMTS-Netzwerke
• GSM-Netzwerke
• Systeme mit M.2 B KEY Anschluss
• SIM7500/SIM7600 Serie über kompatible AT commands

Technische Daten

• Produktname: SIM7600G-H-M.2 SIMCom Original 4G LTE Cat-4 Module
• Kategorie: 4G LTE Cat-4 Mobilfunkmodul mit GNSS
• Einsatzbereich: IoT, Telematik, Überwachungsgeräte, CPE, industrielle Router, Ferndiagnose
• LTE-FDD Frequenzbänder: B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66
• LTE-TDD Frequenzbänder: B34, B38, B39, B40, B41
• WCDMA Frequenzbänder: B1, B2, B4, B5, B6, B8, B19
• GSM Frequenzen: 850, 900, 1800, 1900 MHz
• GNSS: GPS, Beidou, GLONASS, GALILEO, QZSS
• LTE Datenrate: 150 Mbps DL, 50 Mbps UL
• HSPA+ Datenrate: 42 Mbps DL, 5.76 Mbps UL
• WCDMA Datenrate: 384 Kbps DL, 384 Kbps UL
• EDGE Datenrate: 236.8 Kbps DL, 236.8 Kbps UL
• GPRS Datenrate: 85.6 Kbps DL, 85.6 Kbps UL
• Betriebssysteme: Windows, Linux, Android
• Protokolle: TCP, IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, DNS
• SMS: unterstützt MT, MO, CB, Text, PDU
• Firmware upgrade: USB, FOTA
• SIM-Karte: 1.8 V, 3.0 V
• Antennenschnittstelle: IPEX-4 connector für LTE main antenna, LTE diversity antenna und GNSS antenna
• Stromversorgung: 3 V bis 4.2 V
• Formfaktor: M.2 B KEY
• Abmessungen: 42.0 × 31.4 × 3.8 mm
• Betriebstemperatur: -40 °C bis +85 °C

Lieferumfang

• 1x SIM7600G-H-M.2

Links

• Wiki zum SIM7600G-H-M.2

Gewicht Brutto (in kg):	0.030
Zolltarifnummer:	84733080
Artikelnummer:	WS-19458
Herkunftsland:	China
Hersteller:	Waveshare
Hersteller Produktnummer:	SIM7600G-H-M.2
