Description

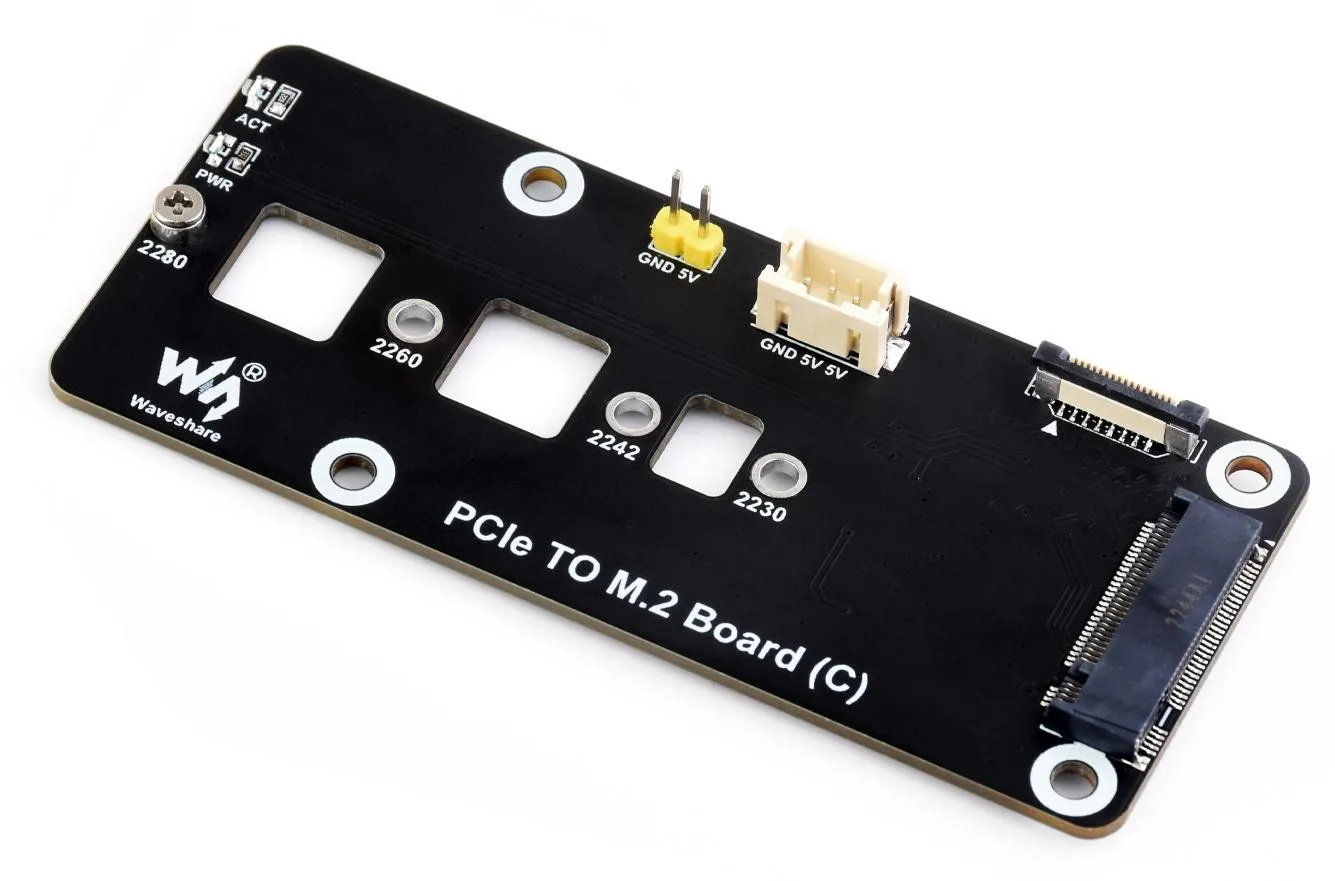

PCIe To M.2 Adapter Board (C) for Raspberry Pi 5

Das PCIe To M.2 Adapter Board (C) ist speziell für den Raspberry Pi 5 konzipiert und ermöglicht die Nutzung von NVMe-Protokoll-kompatiblen M.2-SSD-Speichermedien. Es ermöglicht hochgeschwindigkeitsfähige Lese- und Schreibvorgänge und verbessert die Arbeitsleistung des Systems.

Dieses Adapter-Board wird über ein 16-PIN-Kabel mit dem Raspberry Pi 5 verbunden und basiert auf der 16-PIN-PCIe-Schnittstelle des Einplatinencomputers. Es bietet durch die Seitenmontagelösung eine platzsparende Installation.

Das Board unterstützt den Anschluss von NVMe-SSD-Laufwerken mit den Größen 2230, 2242, 2260 und 2280. Die Kompatibilität mit Gen2- und Gen3-Modi erlaubt es, den Pi 5 direkt von der SSD zu booten.

Mehrere Stromversorgungsmöglichkeiten stehen zur Verfügung: Entweder über das PCIe-Kabel oder das 3PIN-Kabel. Zudem gibt es zwei integrierte LED-Anzeigen, die die Überwachung des Betriebsstatus erleichtern.

Merkmale im Überblick

• Adapter für NVMe-Protokoll-kompatible M.2-SSDs
• Unterstützt Größen 2230, 2242, 2260 und 2280
• Unterstützt Gen2- und Gen3-Modi
• 16-PIN-PCIe-Schnittstelle für Raspberry Pi 5
• Platzsparende Seitenmontagelösung
• Mehrere Stromversorgungsmethoden (PCIe- oder 3PIN-Kabel)
• Dual-LED-Anzeigen zur Statusüberwachung

Kompatibilität

• Raspberry Pi 5
• M.2-SSDs mit Größen 2230, 2242, 2260 und 2280
• Unterstützt Gen2- und Gen3-Modi

Technische Daten

• Anschluss: 16-PIN-PCIe-Schnittstelle
• Unterstützte Protokolle: NVMe
• Unterstützte M.2-SSD-Größen: 2230, 2242, 2260, 2280
• Modi: Gen2 und Gen3
• Stromversorgung: PCIe-Kabel oder 3PIN-Kabel
• Montagelösung: Seitenmontage mit transparentem Acryl-Montageplatte
• Statusanzeigen: Dual-LED-Anzeigen
• Abmessungen: 87.00 mm x 37.50 mm

Lieferumfang

• 1x PCIe To M.2 Board (C)
• 1x Transparente Acryl-Montageplatte
• 1x PH2.0 3PIN-Kabel (~5 cm)
• 1x PCIe-Kabel (50 mm)
• 1x Standoff-Pack

Links

• Wiki

Gewicht Brutto (in kg):	0.075
Zolltarifnummer:	85444290
Artikelnummer:	WS-26785
Farbe:	schwarz
Herkunftsland:	China
Hersteller:	Waveshare
Hersteller Produktnummer:	PCIe TO M.2 Board (C)
