Description

Der HX711 ist ein vielseitiger Wägezellen-Verstärker für präzise Gewichtsmessungen in vielen Anwendungen. In dieser Version ist ein Qwiic-Anschluss integriert, zusätzlich kommt ein vorprogrammierter Attiny404-Mikrocontroller zum Einsatz. Das Modul wandelt analoge Signale in digitale Werte um und stellt diese über Qwiic/Stemma QT bereit. Dadurch lässt es sich leicht in Mikrocontroller- und andere digitale Systeme einbinden. Eine Arduino- und MicroPython-Bibliothek erleichtert die Ansteuerung. Der 24-Bit-ADC sorgt für hohe Auflösung, zwei differentielle Eingänge ermöglichen den Anschluss von bis zu zwei Wägezellen. Ein integrierter Spannungsregler unterstützt stabile und zuverlässige Messungen.

Eigenschaften

• Vielseitiger Wägezellen-Verstärker für präzise Gewichtsmessungen
• Qwiic-Anschluss für einfache Integration
• Vorprogrammierter Attiny404-Mikrocontroller
• Umwandlung analoger Signale in digitale Werte
• Unterstützung für Qwiic/Stemma QT
• 24-Bit-Analog-Digital-Wandler für hohe Messgenauigkeit
• Zwei differentielle Eingänge für bis zu zwei Wägezellen
• Integrierter Spannungsregler für stabile Versorgung
• Daisy-Chaining weiterer Qwiic-Sensoren möglich
• I²C-Adresse über Schalter wählbar

Technische Daten

• ADC: HX711
• Auflösung: 24 Bit
• Eingangsspannung: 2,6 V bis 5,5 V
• IC: ATTiny404
• Befestigungsbohrungen: 2
• Abmessungen: 38 x 22 mm

Lieferumfang

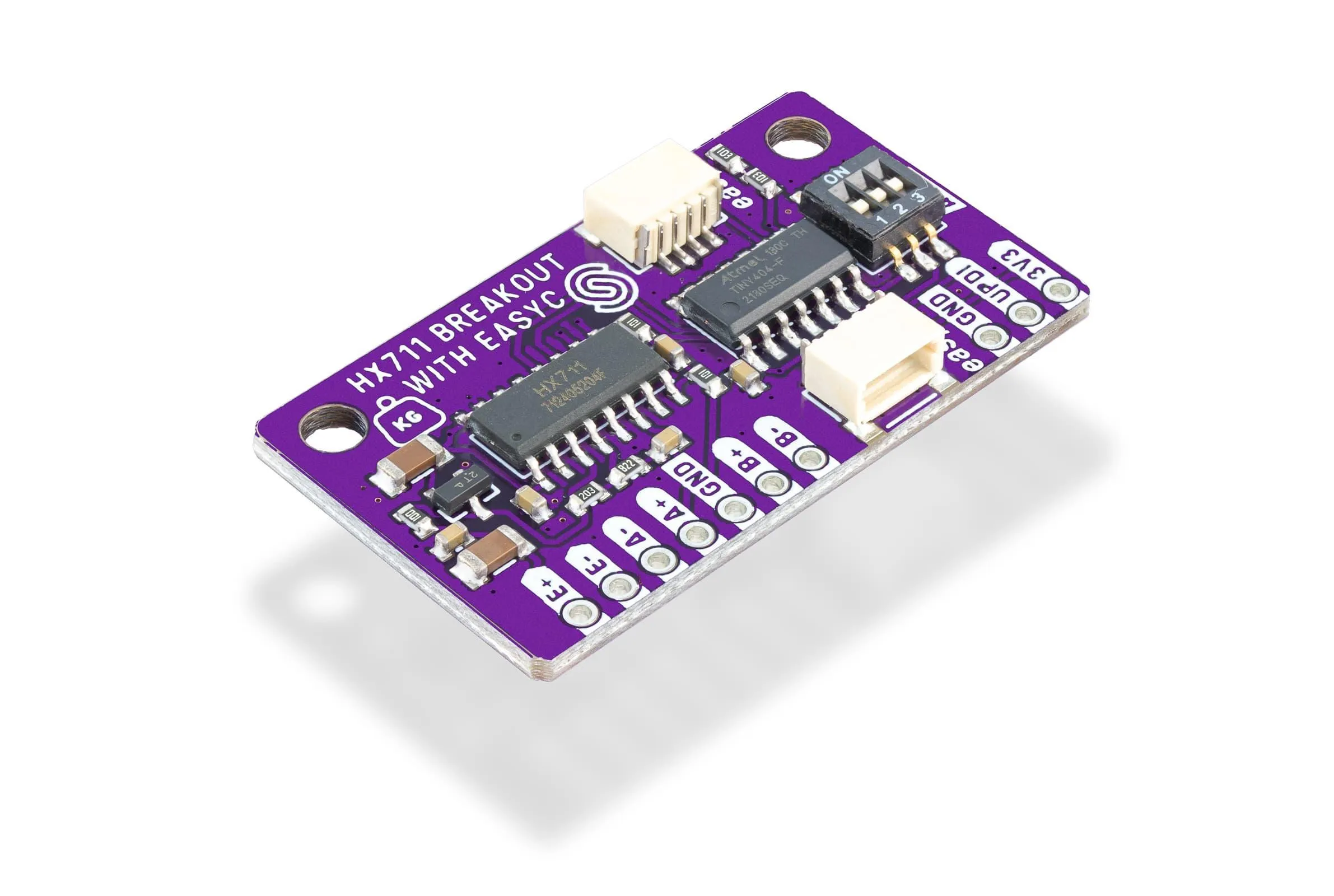

• 1x HX711 Wägezellen-Verstärker mit Qwiic-Anschluss
