Description

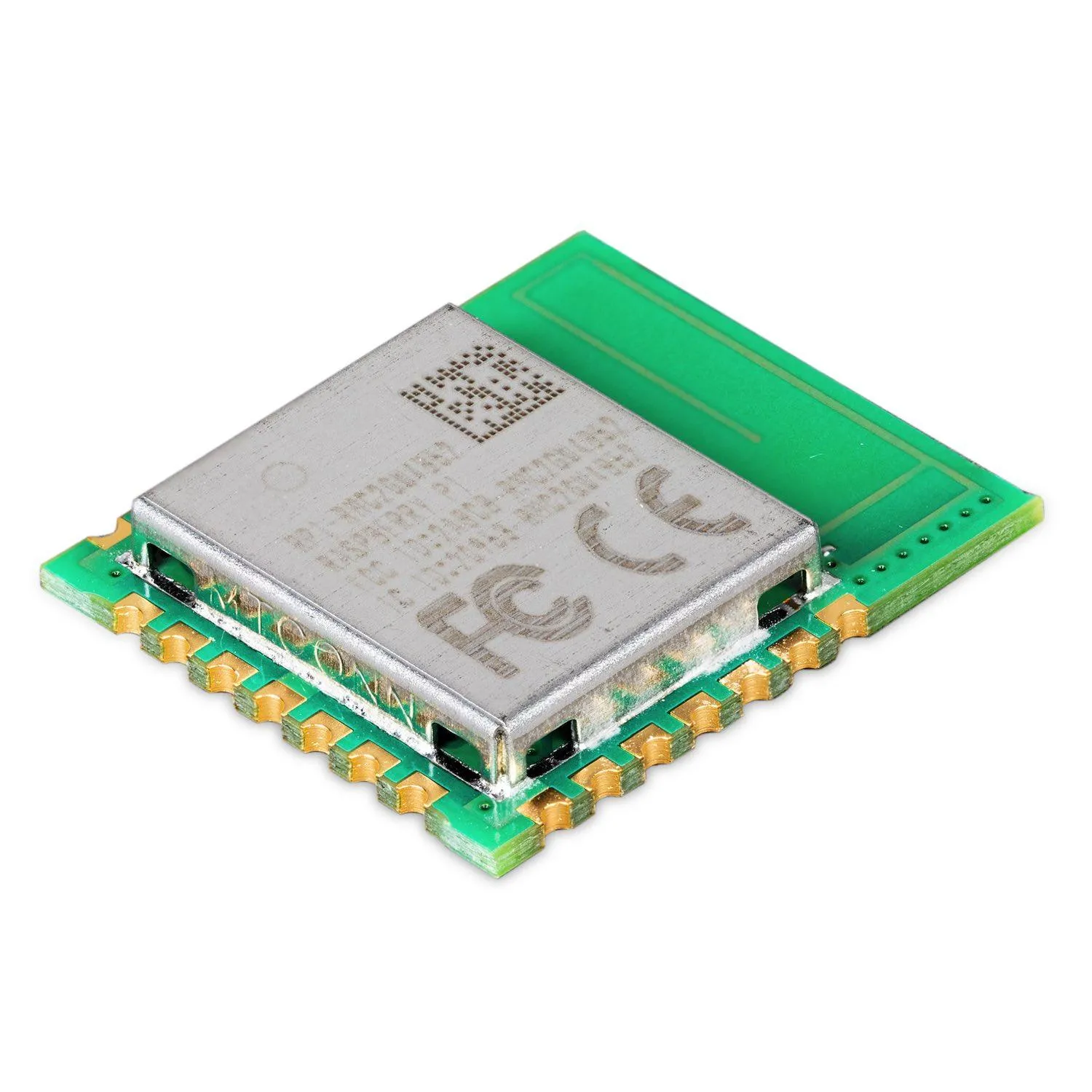

Das Raspberry Pi Radio Module 2 ist ein kostengünstiges drahtloses Modul, das speziell für den Einsatz mit den kostengünstigen, leistungsstarken RP2040- und RP2350-Mikrocontrollern von Raspberry Pi entwickelt wurde. Es bietet einen natürlichen Weg zur Skalierung für Kunden, die mit Raspberry Pi Pico-Produkten prototypisiert haben.

Das Radio Modul 2 integriert dasselbe Infineon CYW43439-Radio, das im Raspberry Pi Pico W und Pico 2 W verwendet wird, und bietet 1×1 Single-Band 2,4 GHz Wi-Fi 4 (802.11n) und Bluetooth 5.2, mit Unterstützung sowohl für Bluetooth Classic als auch für Bluetooth Low Energy. Durch den integrierten internen PA, LNA und T/R-Schalter wird eine hervorragende drahtlose Leistung erzielt, selbst wenn eine Antenne sowohl für Wi-Fi als auch für Bluetooth verwendet wird.

Castellierte Kantenpads und eine integrierte 2,4-GHz-Antenne erleichtern das Design und die Montage, während eine geringen Pin-Anzahl SPI-Host-Schnittstelle eine effiziente Nutzung des I/O-Budgets des Host-CPUs ermöglicht. Ein kompaktes Format von 16,5 mm × 14,5 mm und minimale Anforderungen an externe Komponenten senken die Produktionskosten.

Das Radio Modul 2 profitiert von einer vollständigen modularen Zertifizierung, was es zu einer idealen Wahl für Designer macht, die verbundene Produkte versenden möchten, ohne den komplexen und kostspieligen Zertifizierungsprozess für Funkgeräte navigieren zu müssen.

Technische Daten

• Wi-Fi Unterstützung: Wi-Fi 4 (802.11n), Single-Band (2,4 GHz)
• Bluetooth Unterstützung: Bluetooth 5.2
• Bluetooth Classic und Bluetooth Low Energy (LE)
• Kompatibilität: Vollständige Softwarekompatibilität mit Raspberry Pi Pico W und Raspberry Pi Pico 2 W SDK
• Connectors: Drei hostgesteuerte GPIOs für zusätzliche I/O-Funktionen
• Minimaler I/O-Overhead: Geringe Pin-Anzahl gSPI-Host-Schnittstelle für vereinfachte Integration
• Einzelantennendesign: SISO1-Konfiguration für effiziente drahtlose Leistung
• WLAN und Bluetooth können mit einer gemeinsamen Antenne zusammenarbeiten
• Reichweite: Integrierter interner PA und LNA für Signalreichweite und Zuverlässigkeit
• Geschwindigkeit: Unterstützt 20-MHz-Kanäle mit Datenraten bis zu 96 Mbps (PHY-Rate)
• Bluetooth-Reichweite: Bis zu 100 m (Klasse 1) und 10 m (Klasse 2)
• Betriebstemperatur: -30°C bis +70°C
• Niedriger Stromverbrauch: IEEE Power Save PM1 DTIM1 durchschnittlich 1: 1,19 mA
