Description

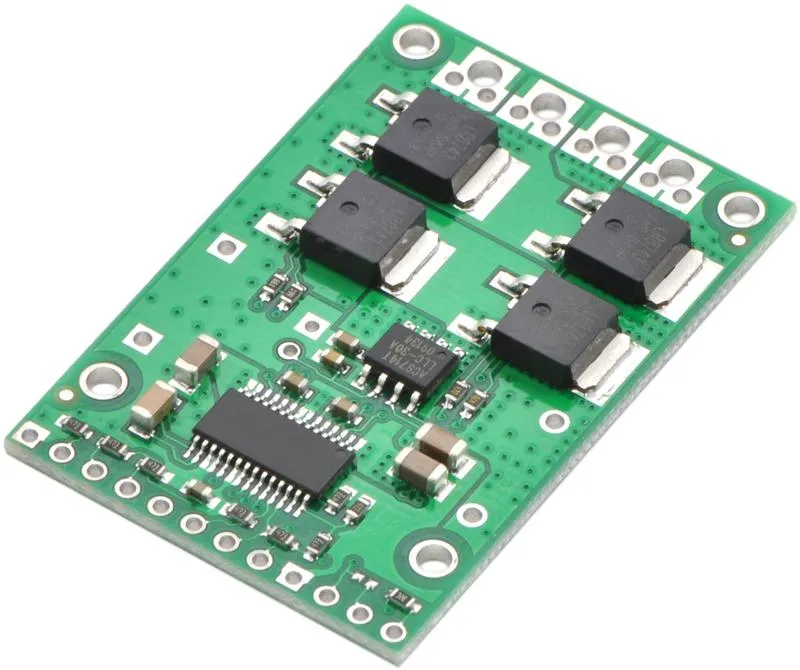

Dieser diskrete MOSFET-H-Brücken-Motortreiber ermöglicht die bidirektionale Ansteuerung eines DC-Bürstenmotors mit hoher Leistung. Die kompakte 1,8×1,2-Zoll-Platine unterstützt einen weiten Spannungsbereich von 5,5 bis 30 V und ist effizient genug, um kontinuierlich 25 A ohne Kühlkörper zu liefern. Diese Version gibt eine analoge Spannung aus, die proportional zum Motorstrom ist, und ein zusätzlicher Steuereingang ermöglicht den Auslaufbetrieb zusätzlich zu den Fahr- und Bremsfunktionen der anderen Pololu-Hochleistungsmotortreiber.

Technische Daten:

• Größe: 1,8″ x 1,2″
• Gewicht: 7 g
• Motorkanäle: 1
• Minimale Betriebsspannung: 5,5 V
• Maximale Betriebsspannung: 30 V
• Dauerausgangsstrom pro Kanal: 25 A
• Stromsensor: 0,066 V/A
• Maximale PWM-Frequenz: 40 kHz
• Maximale Logikspannung: 5,5 V
• MOSFET-Einschaltwiderstand (max. pro Bein): 3,1 mΩ
• Rückspannungsschutz? Nein

Weitere Informationen sowie Datenblätter, Anleitungen,
