Description

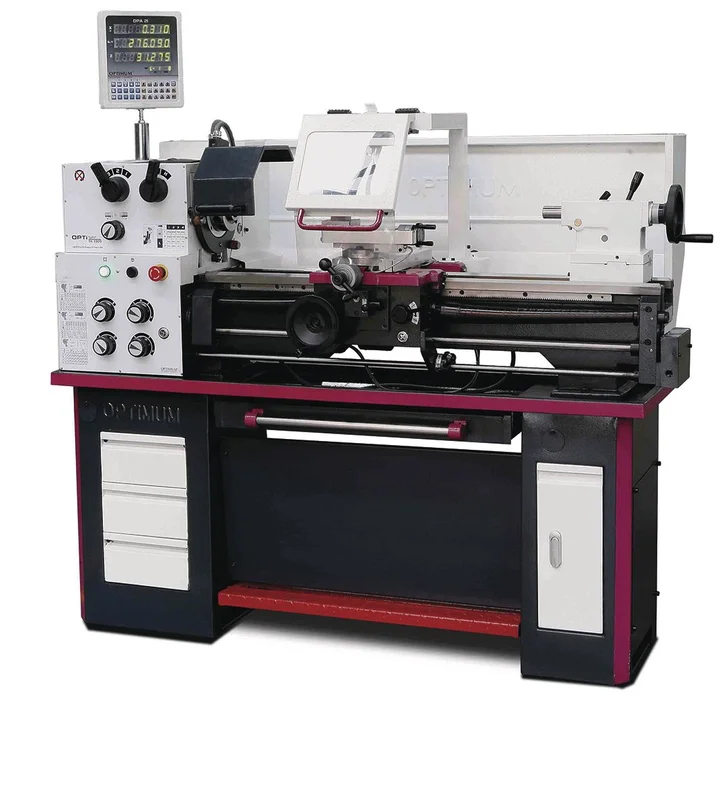

Optiturn TH3309 Drehmaschine 400 Volt

Komplett ausgestattete Schiefer- und Vorschubwellendrehmaschine mit Öllaufgetriebe.

TH3309D Version mit digitaler Positionsanzeige DPA21 auf 3 Achsen.

• Spannen V 3×400
• Motorleistung kW 1,5
• Spitzenhöhe mm 156
• Achsabstand mm 910
• Drehdurchmesser über Bett mm 350
• Drehdurchmesser über Schlitten mm 196
• Drehdurchmesser ohne Bettbrücke mm 430
• Drehlänge in der Bettbrücke mm 230
• Bettbreite mm 181
• Anzahl der Geschwindigkeiten 8
• Spindeldrehzahl min-1 60-2000
• Spilkonus MK 5
• Camlock-Spindel DIN55029 D1-4
• Spindelbohrung mm 38
• Vorschub in Längsrichtung mm/O 0,052-1,592
• Quervorschub mm/O 0,014-0580
• Gewindeschneiden metrisch M 0,4-7
• Gewindeschneiden Zoll Gg/1″ 56-4
• Verfahrweg Meißelschlitten mm 98
• Querschlittenweg mm 164
• Höhe des Meißelhalters mm 16×16
• Kegel mit losse kop MK 3
• Überschrift Loser Kopf mm 110
• Gewicht kg 430,00
• Abmessungen (L x B x H) mm 1.635x745x1.590

• Reduzierhülse MK5 – MK3
• 2 Feste Spitzen MK3
• Feststehende Gläser mit Öffnungen von 19-70 mm
• Verfolgungsbrille mit einer Öffnung von 16-50 mm
• 4-facher Meißelhalter
• Fadenschneider
• Wisselwielen set
• Steuerungstasten
• Afnameprotocol
• Handbuch in niederländischer Sprache, Kennzeichnungen, CE-Kennzeichnung und CE-Zertifikat gemäß der Maschinenrichtlinie 2006/42/EG, der Niederspannungsrichtlinie 2014/35/EU und der EMV-Richtlinie 2014/30/EU

Abbildung kann abweichen.

„
