Description

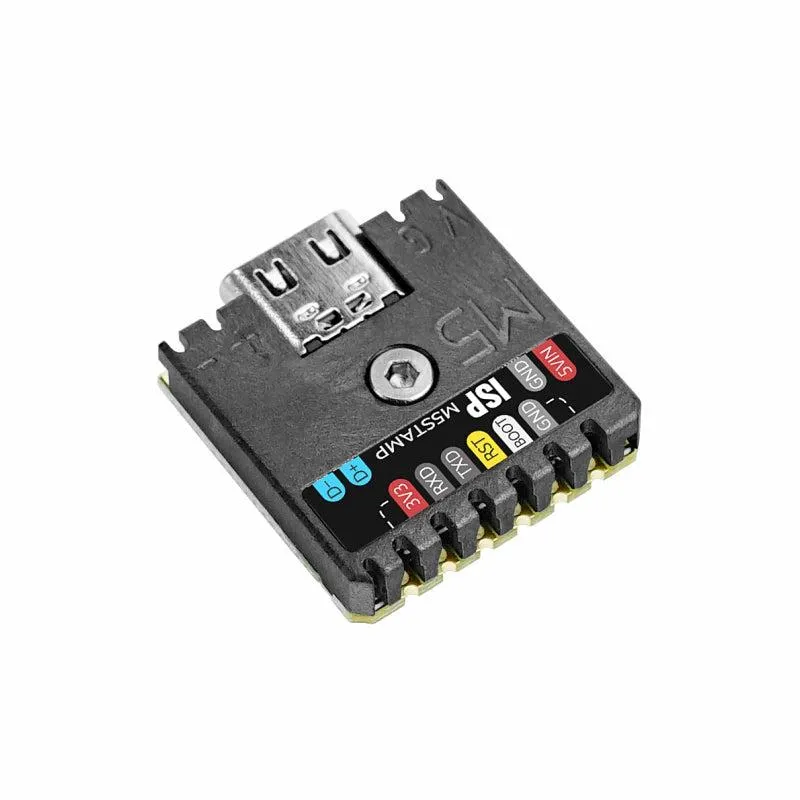

StampISP ist ein ESP32-Programmiertool mit seriellem USB-Anschluss im STAMP-Gehäuse. Es verwendet den CH9102-Chip im Inneren und verfügt über eine eingebaute 3,3-V-DCDC-Schaltung, eine 5-V-Stromversorgung und eine USB-D+/D–Signalleitung, die an der Seite der Platine herausgeführt ist. Das STAMP-Gehäuse unterstützt SMD-, DIP-, Flying Wire- und andere Anwendungen. Dieses Produkt kann für das Herunterladen von ESP32-Schaltungen, für die eingebettete ISP-Funktion des Produkts usw. verwendet werden.
Features
- Vollgeschwindigkeits-USB-Geräteschnittstelle, USB 2.0 kompatibel?Typ C Schnittstelle.
- Hardware-Vollduplex-serielle UART-Schnittstelle
- Unterstützt Kommunikationsbaudraten von 50bps bis 4Mbps.
- 3,3V AUSGANG
- ±8kV ESD-Schutz
- Programm-Download-Anzeige (rot/blau)
Spezifikationen
- 1*Stempel ISP
- 1x 1,5mm Sechskantschlüssel
- 1 × 2.54-6P Gebogene Nadeln
- 1 × 2,54-6P Inline-Nadeln
Anwendungsbeispiele
- ESP32/ESP8266 Programm-Download
- Andere Kommunikation über die serielle Schnittstelle
Spezifikationen
| Ressourcen | Parameter |
|---|---|
| USB-Kommunikationschip | CH9102F |
| Step-down DCDC-Stromversorgungschip | SY8089 |
| USB-Schnittstellentyp | Typ C |
| Ausgangsspannung | 3,3V |
| ESD-Schutz | ±8kV |
| Produktgröße | 20mm × 20mm × 4,7mm |
| Packungsgröße | 136mm × 92mm × 13mm |
| Produktgewicht | 2,9g |
| Packungsgewicht | 6,8g |
Dokumente / Tutorials
- DOKUMENTE
| Gewicht Brutto (in kg): | 0.015 |
|---|---|
| Zolltarifnummer: | 84733020 |
| Artikelnummer: | M5-S006 |
| Herkunftsland: | China |
| Hersteller: | M5Stack |
| Hersteller Produktnummer: | S006 |
