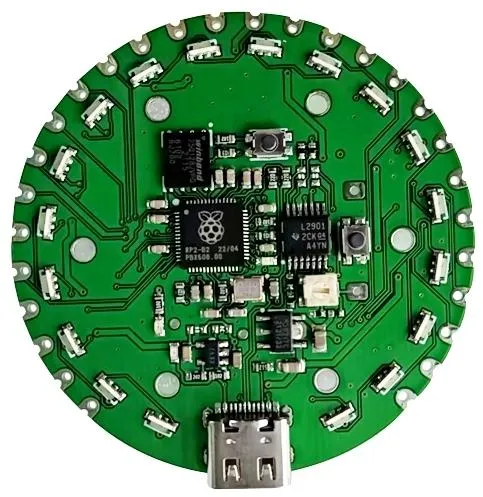

Elecrow Pico Dev M3 – Entwicklungsboard mit magnetischem Drehgeber

Das Pico Dev M3 ist ein Entwicklungsboard, das auf dem RP2040 Mikrocontroller-Chip von Raspberry Pi basiert. In Kombination mit einigen 3D-gedruckten Teilen fungiert das Board auch als hochauflösender magnetischer Drehgeber, was es perfekt für Anwendungen und Projekte macht, die von einem Drehgeber profitieren. Ein gutes Beispiel ist die Erstellung von Makropads und anderen ähnlichen sekundären Controllern. Es ist ein vielseitiges Board, das Entwicklern eine Vielzahl von Anschlussmöglichkeiten und Funktionen bietet.

Merkmale im Überblick

• RP2040 Chip: Dual-Core Arm Cortex-M0+ Prozessor mit 133 MHz
• 264kB On-Chip SRAM und 128Mb On-Board QSPI Flash
• 19 multifunktionale GPIO-Pins, darunter 2 analoge Eingänge
• 2 UARTs, 2 SPI-Controller, 2 I2C-Controller und 16 PWM-Kanäle
• USB 1.1-Controller mit Host- und Gerätunterstützung, USB Typ C-Anschluss
• Lipo-Ladefunktion und integrierter Taster-Eingang
• Ansteuerbarer LED-Ring: 18 einzeln adressierbare LEDs

Technische Daten

• RP2040 Chip, Dual-Core Arm Cortex-M0+ Prozessor mit 133 MHz
• 264kB On-Chip SRAM
• 128Mb On-Board QSPI Flash
• 19 GPIO-Pins, 2 analoge Eingänge
• 2 UARTs
• 2 SPI-Controller
• 2 I2C-Controller
• 16 PWM-Kanäle
• USB 1.1-Controller mit Host- und Gerätunterstützung
• USB Typ C
• Lipo-Ladefunktion
• Eingebauter Taster
• Ansteuerbarer LED-Ring (18 LEDs)

Encoder Eigenschaften

• Grundauflösung des Encoders: 36 Schritte, erweiterbar auf bis zu 36.000 Schritte pro Umdrehung
• Kugellager für eine glattere Bedienung im Vergleich zu herkömmlichen Drehgebern
• Anpassbarer 3D-gedruckter Encoder
• Einfache Implementierung über dedizierte Bibliotheken und Beispielcodes
• Einfache Montagemöglichkeiten

Sonstige Daten

• Unterstützte Programmiersprachen: RP2040 C/C++ SDK, Micropython

Lieferumfang

• 1 vollständig montiertes und getestetes Pico Dev M3 Board

Links

• Magnetic_rotary_encoding: hier

Gewicht Brutto (in kg):	0.008
Zolltarifnummer:	85269200
Artikelnummer:	CQP00030P
Herkunftsland:	China
Hersteller:	Elecrow
Hersteller Produktnummer:	CQP00030P
