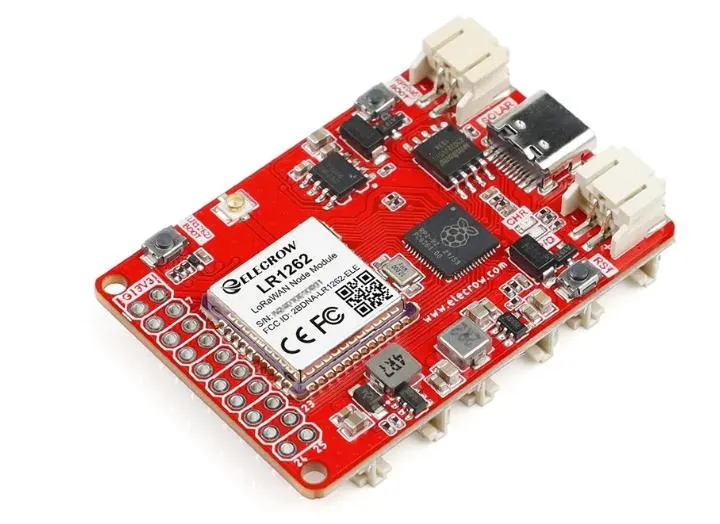

Elecrow LR1262 Node Board LoRaWan Node Module for Long Range Communication 868 MHz

Das LR1262 Node Board basiert auf dem RP2040 Mikrocontroller von Raspberry Pi und integriert ein LR1262-Modul zur drahtlosen Kommunikation über das LoRa- und LoRaWAN-Protokoll. Es unterstützt weltweite Frequenzbereiche von 803 MHz bis 930 MHz und kann sowohl für Punkt-zu-Punkt-Kommunikation als auch in LoRaWAN-Netzwerken verwendet werden. Das Board verfügt über eine breite Palette an Schnittstellen, darunter sechs Crowtail-kompatible Anschlüsse sowie GPIO-Pins zur Erweiterung und Sensoranbindung. Der integrierte Lade- und Entladeschaltkreis für Lithiumbatterien sowie ein Anschluss für Solarpanels ermöglichen eine flexible Energieversorgung im Außenbereich. Zusätzlich sind zwei Firmware-Versionen verfügbar, jeweils optimiert für 868 MHz und 915 MHz Anwendungen.

Das Modul eignet sich zur Umsetzung vielseitiger IoT-Anwendungen wie Wetterstationen, Smart-Home-Lösungen, Industrie- und Logistiksystemen. Über 150 Crowtail-Sensoren wie Temperatur-, Feuchtigkeits-, Luftqualitäts- oder Lichtsensoren können direkt angeschlossen werden. Die Verwendung ist kompatibel mit Arduino und MicroPython, was eine einfache Integration in bestehende Entwicklungsumgebungen ermöglicht.

Das LR1262 Node Board erlaubt den Aufbau von drahtlosen Netzwerken mit mehreren LoRa-Knotenpunkten. Diese Knoten empfangen Daten von verschiedenen angeschlossenen Sensoren, wie etwa zur Messung von Bodenfeuchtigkeit, Luftqualität, UV-Strahlung oder pH-Werten, und übertragen diese über eine zentrale LoRaWAN-Gateway-Einheit an einen Cloudserver, z. B. über TTN (The Things Network). Die Netzwerkarchitektur unterstützt sowohl Einzelkanal- als auch 8-Kanal-Gateways, was den Aufbau flexibler Netzstrukturen erlaubt.

Merkmale im Überblick

• Verwendet RP2040 Dual-Core-Controller mit 133 MHz
• Unterstützt LoRa und LoRaWAN Kommunikation (803–930 MHz)
• 6 Schnittstellen für Crowtail-Sensoren (analog, digital, UART, IIC)
• Kompatibel mit Arduino und MicroPython
• Integrierte Ladeelektronik für Lithium-Akku und Solarpanel-Anschluss
• Geeignet für den Aufbau mobiler LoRa-Wetterstationen
• 20-Pin-Header und doppelte Pinleiste für flexible Entwicklung

Kompatibilität

• Arduino
• MicroPython
• Crowtail-Sensormodule (150+ kompatibel)
• LoRaWAN-Gateways (z. B. TTN)

Technische Daten

• Hauptchip: Raspberry Pi RP2040
• Prozessor: Dual-Core ARM Cortex-M0+ bei 133 MHz
• Speicher: 264KB SRAM, 4MB Flash
• Frequenzband: 803 MHz – 930 MHz
• LoRa-Modul: LR1262, IPEX-1 Schnittstelle
• USB-Anschluss: USB-C
• Sensoranschlüsse: 6x Crowtail-Ports (2x Analog, 2x Digital, 1x UART, 1x IIC)
• GPIO: 2×10 universelle Schnittstellen
• Batterieanschluss: 1x Li-Ion
• Solarpanel-Anschluss: 5V 1A (nur zum Laden der Batterie)
• Stromversorgung: 5V 1A über USB
• Abmessungen: 35mm x 50mm

Sonstige Daten

• Solarpanel kann nur die angeschlossene Batterie laden, nicht direkt das Board versorgen

Lieferumfang

• 1x LR1262 Node Board
• 1x LoRa-Antenne (868/915 MHz)
• 1x Pin-Header
• 1x USB-Kabel

Links

• Produkt-Wiki
• SX1262 Datenblatt
• Modul-Datenblatt
• Board-Datenblatt
