Description

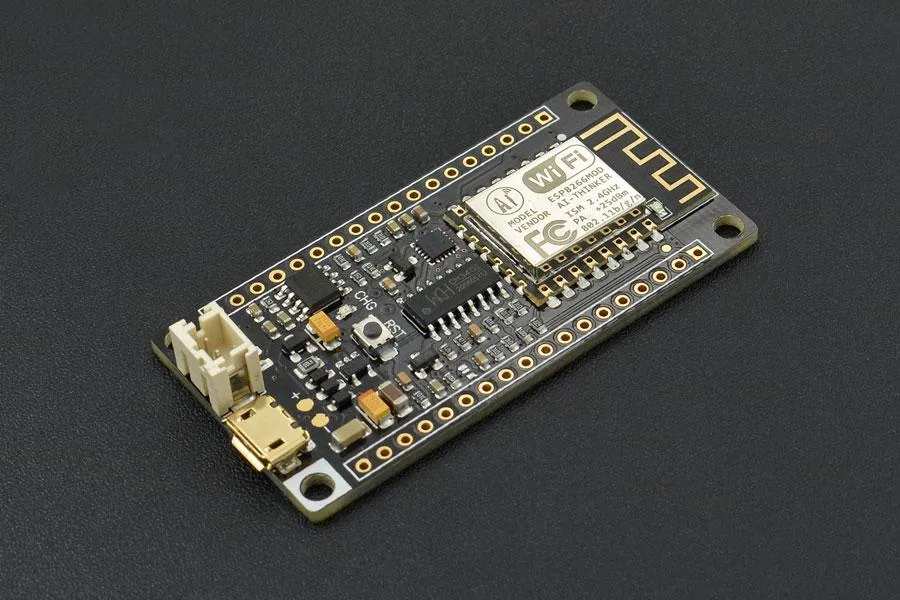

DFRobot FireBeetle ESP8266 IoT Microcontroller (Wi-Fi)

Der DFRobot FireBeetle ESP8266 ist ein Mikrocontroller-Entwicklungsboard, das speziell für Anwendungen im Bereich des Internets der Dinge (IoT) konzipiert wurde. Es kombiniert WLAN-Konnektivität mit einem 32-Bit-Tensilica L106 Mikrocontroller und bietet vielseitige Schnittstellen wie HSPI, UART, PWM, I2C und I2S. Mit einer sehr geringen Leistungsaufnahme von nur 1,2 mW im DTIM10-Betrieb eignet sich das Board für energieeffiziente IoT-Projekte. Die 16 MB externe SPI-Flash-Speicherung bietet ausreichend Platz für Programme und Firmware.

Das Board ist mit der Arduino-Programmierung kompatibel, wodurch der Einstieg in die Softwareentwicklung erleichtert wird. Programmcode kann direkt in die ESP8266-Architektur integriert werden, was die Bedienung vereinfacht und die Systemstabilität verbessert. In der Entwicklungsphase unterstützt der FireBeetle ESP8266 mehrere Programmierumgebungen, darunter das RTOS SDK unter Linux, die Arduino IDE sowie MicroPython.

Das Board unterstützt IEEE802.11 b/g/n Wi-Fi im 2,4-GHz-Bereich und TCP/IP-Protokolle. Zudem verfügt es über OTA-Update-Funktionen (Over-the-Air), wodurch Firmware-Updates kabellos übertragen werden können. Der Betrieb ist im STA-, AP- oder STA+AP-Modus möglich. Ein integrierter Lithium-Akku-Anschluss mit Ladefunktion (max. 500 mA) erweitert die Einsatzmöglichkeiten im mobilen Bereich.

Die Stromaufnahme im Low-Power-Modus beträgt 46 µA, während der durchschnittliche Betriebsstrom bei etwa 80 mA liegt. Durch seine kompakten Abmessungen von 58 × 29 mm und ein Gewicht von 24 g ist das Board besonders für platzbeschränkte Projekte geeignet. Es unterstützt eine Eingangsspannung von 3,3–5 V (z. B. Lithium-Akku 3,7 V oder USB 5 V).

Hinweis: Es können bei der Nutzung bestimmter Arduino-Bibliotheken noch Fehler auftreten, da einige Funktionen in der Entwicklung sind. In solchen Fällen kann der Einsatz alternativer Entwicklungsumgebungen wie RTOS oder MicroPython empfohlen sein.

Merkmale im Überblick

• WLAN-fähiges IoT-Entwicklungsboard mit integriertem 32-Bit-Tensilica L106 Mikrocontroller
• Unterstützt Arduino-Programmierung, RTOS SDK (Linux) und MicroPython
• Kompatibel mit FireBeetle-Serie
• Unterstützt IEEE802.11 b/g/n Wi-Fi (2,4 GHz–2,5 GHz)
• Unterstützt TCP/IP-Kommunikation und OTA-Updates
• Niedriger Stromverbrauch (46 µA im Ruhemodus)
• Eingebaute Lithium-Batterieladefunktion (max. 500 mA)
• Geeignet für STA-, AP- und STA+AP-Betriebsmodi

Kompatibilität

• FireBeetle-Serie
• Arduino-IDE
• Linux RTOS SDK
• MicroPython

Technische Daten

• Betriebsspannung: 3,3 V
• Eingangsspannung: 3,3–5 V (Lithium-Akku 3,7 V / USB 5 V)
• Microcontroller: Tensilica L106, 32-Bit
• Taktfrequenz: 80 MHz (max. 160 MHz)
• SRAM: 50 KB
• Externer Flash-Speicher: 16 MB
• Stromaufnahme im Low-Power-Modus: 46 µA
• Durchschnittlicher Betriebsstrom: 80 mA
• Maximaler Entladestrom: 600 mA (LDO-3,3 V Ausgang)
• Maximaler Ladestrom: 500 mA
• Digitale Pins: 10
• Analoge Pins: 1
• Schnittstellen: SPI x1, I2C x1, IR x1, I2S x1
• Pinanschluss: XH2.54 mm (Standard, unbestückt)
• Wi-Fi: IEEE802.11 b/g/n (2,4–2,5 GHz), kein 5 GHz-Support
• Betriebstemperatur: -40 °C bis +85 °C
• Abmessungen: 58 × 29 mm
• Montageabstand: 53 × 24 mm
• Gewicht: 24 g

Sonstige Daten

• Kategorie: Mikrocontroller-Board für IoT-Anwendungen
• Einsatzbereiche: Smart-Home, Sensornetzwerke, Automatisierung, mobile IoT-Geräte
• Hinweis: Einige Arduino-Funktionen noch in Entwicklung

Lieferumfang

• 1 × FireBeetle Board ESP8266
• 2 × 18-Pin-2,54 mm Stiftleisten
• 2 × 18-Pin-2,54 mm Buchsenleisten

Links

• DFRobot FireBeetle ESP8266 – Technische Dokumentation

Gewicht Brutto (in kg):	0.025
Zolltarifnummer:	84733080
Artikelnummer:	DFR0489
Herkunftsland:	China
Hersteller:	DFRobot
Hersteller Produktnummer:	DFR0489
