Description

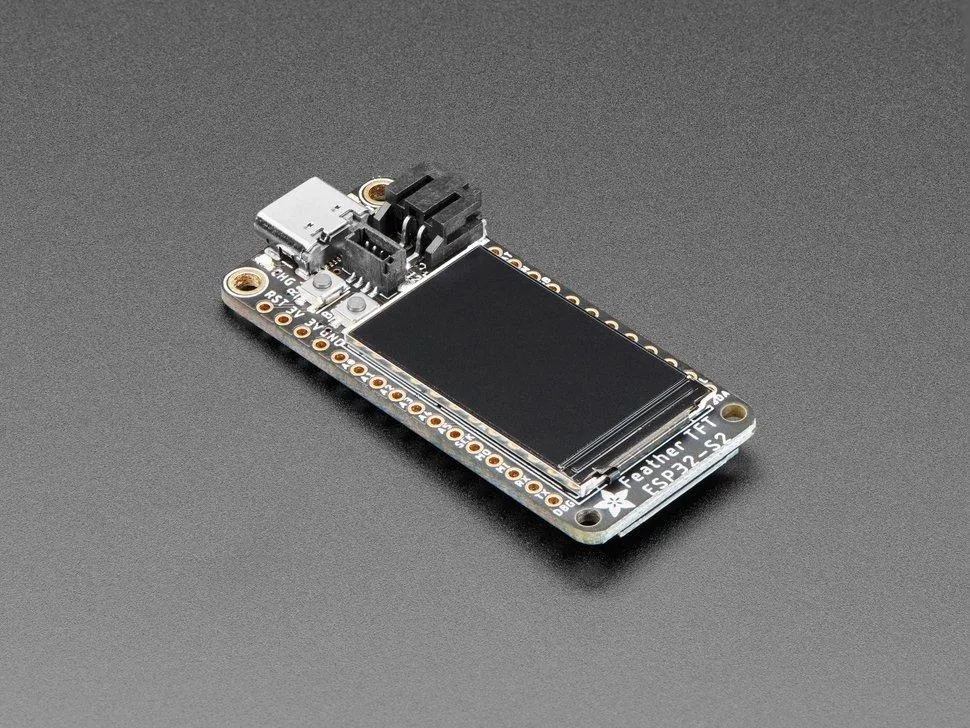

Adafruit ESP32-S2 TFT Feather, 4MB Flash, 2MB PSRAM

Das Adafruit ESP32-S2 TFT Feather ist ein kompaktes Entwicklungsboard mit integriertem Farbdisplay und WLAN-Funktion. Es basiert auf dem ESP32-S2-Mikrocontroller und kombiniert die Funktionen eines Feather-Mainboards mit einem 1,14 Zoll großen IPS-TFT-Farbdisplay. Das Board bietet native USB-Unterstützung, 4 MB Flash-Speicher und 2 MB PSRAM, wodurch es für Projekte mit CircuitPython oder Arduino und IoT-Anwendungen geeignet ist. Die USB-Funktionalität ermöglicht die Nutzung als Tastatur, Maus oder Laufwerk, während die WLAN-Fähigkeit für eine einfache Integration in IoT-Netzwerke sorgt.

Der ESP32-S2 ist ein energieeffizienter, hochintegrierter 2,4-GHz-WiFi-System-on-Chip (SoC) mit neuen Technologien wie der Time-of-Flight-Distanzmessung. Durch native USB-Unterstützung und verbesserte Leistungs- und Funkparameter eignet sich das Modul für IoT, tragbare Elektronik und Smart-Home-Anwendungen. Das verbaute TFT-Display nutzt den ST7789-Chipsatz und bietet eine Auflösung von 240×135 Pixeln. Durch die IPS-Technologie werden Farbtreue und Blickwinkelstabilität gewährleistet. Die Hintergrundbeleuchtung kann über PWM geregelt werden.

Das Board verfügt über einen zweiten AP2112-Spannungsregler, der über eine GPIO-Leitung steuerbar ist, um die Stromversorgung des Stemma-QT-Ports und des TFT-Displays bei Bedarf zu deaktivieren. Dies reduziert den Stromverbrauch bei Anwendungen im Energiesparmodus auf etwa 100 µA im Deep-Sleep-Betrieb. Ein separater Stromanschluss für den NeoPixel ermöglicht ebenfalls die Abschaltung zur weiteren Senkung des Ruhestroms.

Das Board kann über USB-C oder eine LiPo-Batterie betrieben werden. Der integrierte MAX17048-Batteriemonitor überwacht Spannung und Ladezustand über I2C. Reset- und DFU-Tasten ermöglichen den Zugriff auf den ROM-Bootloader, der als USB-Seriell-Schnittstelle genutzt werden kann. Zusätzlich bietet das Board LEDs für Lade- und Statusanzeigen, einen optionalen Debug-Ausgang und den STEMMA-QT-Anschluss für I2C-Erweiterungen mit abschaltbarer Stromversorgung.

Durch den nativen USB-Anschluss und die Kombination aus Flash- und PSRAM-Speicher können große Datenmengen effizient verarbeitet werden, z. B. JSON-Dateien oder grafische Oberflächen. Der Feather-Formfaktor ermöglicht die Erweiterung mit Feather-Wings oder den Einsatz auf Breadboards, wodurch sich das Modul flexibel in verschiedene Systeme integrieren lässt.

In Anwendungen kann das Board zur Steuerung von IoT-Geräten, Datenaufzeichnung, Visualisierung von Sensordaten oder zur drahtlosen Kommunikation in Netzwerken eingesetzt werden. Typische Einsatzgebiete sind Smart-Home-Systeme, tragbare Geräte und energiesparende Elektronikprojekte. In einfacher Sprache: Dieses Board ist ein kleines, vielseitiges WLAN-fähiges Computerboard mit eingebautem Display, das sich leicht in andere Systeme einbauen und für viele Elektronikprojekte verwenden lässt.

Merkmale im Überblick

• ESP32-S2 240 MHz Tensilica-Prozessor mit nativer USB-Unterstützung
• 4 MB Flash-Speicher und 2 MB PSRAM
• 1,14 Zoll IPS-TFT-Display mit 240×135 Pixeln (ST7789-Chipsatz)
• Unterstützt CircuitPython und Arduino
• WiFi-fähiger 2,4-GHz-System-on-Chip
• Spannungsversorgung über USB-C oder LiPo-Akku
• Integrierter MAX17048-Batteriemonitor mit I2C-Kommunikation
• GPIO-gesteuerter AP2112-Regler zur Stromabschaltung einzelner Komponenten
• STEMMA-QT-Anschluss für I2C-Geräte mit schaltbarer Stromversorgung
• Niedriger Stromverbrauch: ca. 100 µA im Deep-Sleep-Modus

Kompatibilität

• Arduino
• CircuitPython
• Feather Wings und Breadboards

Technische Daten

• Prozessor: ESP32-S2, 240 MHz Tensilica Single-Core
• Speicher: 4 MB Flash, 2 MB PSRAM
• Display: 1,14 Zoll IPS-TFT, 240×135 Pixel, ST7789-Treiber
• Kommunikation: WiFi 2,4 GHz (IEEE 802.11 b/g/n), kein Bluetooth
• Stromversorgung: USB-C oder LiPo-Akku
• Ladeschaltung: integriert, automatisch bei USB-C-Stromversorgung
• Regler: AP2112 mit GPIO-gesteuerter Aktivierung
• Batterieüberwachung: MAX17048, I2C-basierend
• LEDs: On/Charge/User-LEDs und NeoPixel mit steuerbarer Stromzufuhr
• Spannung: 3,3 V Betriebsspannung
• Stromverbrauch: 80–100 µA im Deep-Sleep-Modus
• Abmessungen: 52,4 x 22,8 x 7,2 mm
• Gewicht: 6,3 g

Sonstige Daten

• Unterstützt Time-of-Flight-Distanzmessung
• Kein Bluetooth-Support
• FCC/CE-zertifiziertes Modul

Lieferumfang

• 1 × Adafruit ESP32-S2 TFT Feather Board

Links

• Adafruit ESP32-S2 TFT Feather – Dokumentation

Gewicht Brutto (in kg):	0.012
Zolltarifnummer:	85423111
Artikelnummer:	ADA5300
Herkunftsland:	USA
Hersteller:	Adafruit
Hersteller Produktnummer:	5300
