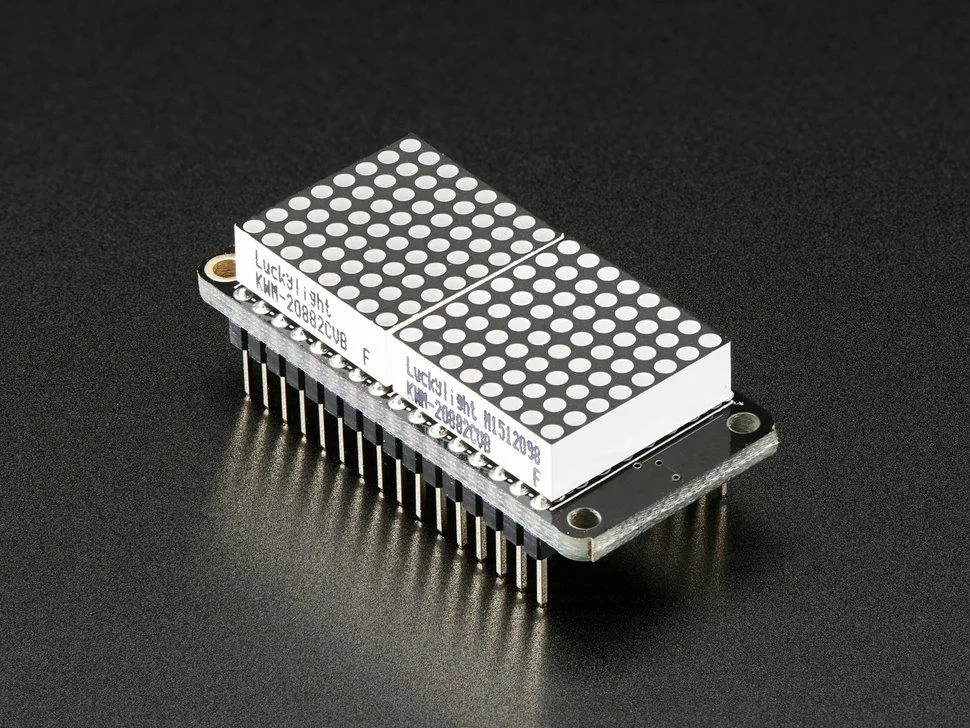

Adafruit 0.8″ 8×16 LED Matrix FeatherWing Display – Gelb-Grün

Sie werden vor Freude zwitschern, wenn Sie sehen, wie einfach es ist, Ihre ganz eigene 8×16 LED-Matrixanzeige für jeden Feather herzustellen. Dieser Bausatz kombiniert zwei unserer bezaubernden Miniatur-LED-Matrizen mit einer FeatherWing-Treiberplatine. Mit einem Quadrat von 0,8″ haben diese kleinen 8×8-Matrizen alles, was eine große LED-Matrix hat, aber im Miniformat! Verdoppeln Sie sie für insgesamt 128 helle gelb-grüne LEDs.

Normalerweise würde die Verdrahtung von 8×16-Matrizen atemberaubende 24 GPIO-Pins erfordern, was viel zu viele Pins sind. Hier kommt diese schöne 16×8 LED-Matrix-Backpack-Platine ins Spiel. Sie enthält einen HT16K33 I2C-LED-Matrix-Treiber, der die gesamte Multiplexing-Arbeit für Sie erledigt und über die beiden I2C-Pins gesteuert wird. Sie ist einfach zu bedienen und verfügt über eine tragbare Bibliothek, die auf jedem Feather läuft, um jede LED ein- und auszuschalten.

Der 16×8-Rucksack eignet sich auch hervorragend für die Herstellung von scrollenden Displays oder kleinen Videodisplays. In unserem Beispiel haben wir ihn so eingerichtet, dass er kleine Bitmap-Emoticons anzeigt, aber Sie können auch Text anzeigen, der sich bewegt – ähnlich wie ein Schild vor einem Miniatur-Autohaus.

Merkmale im Überblick

• Kompakte 8×16 LED-Matrixanzeige
• Enthält HT16K33 I2C-LED-Matrix-Treiber
• Einfache Bedienung mit tragbarer Bibliothek
• Ideal für scrollende Displays oder Videodisplays
• Unterstützt Feather-Plattform

Technische Daten

• Verwendet 12C 7-Bit-Adresse zwischen 0x70-0x77, wählbar mit Jumpers
• FeatherWing Abmessungen: 51mm x 23mm x 5mm / 2.0″ x 0.9″ x 0.2″
• FeatherWing Gewicht: 6,3g
• Mini LED Matrix Display Abmessungen: 20mm x 20mm x 6mm / 0.8″ x 0.8″ x 0.2″
• Mini LED Matrix Display Höhe mit Pins: 13mm / 0.5″
• Mini LED Matrix Display Gewicht: 3g

Sonstige Daten

• Löten erforderlich, um die beiden Matrizen auf dem FeatherWing zu befestigen

Lieferumfang

• Eine vollständig getestete und montierte 16×8 0.8″ LED FeatherWing
• 2 x ultra-helle gelb-grüne 8×8 Matrizen
• 2 x 16-polige Stiftleiste

Link

Tutorial

Gewicht Brutto (in kg):	0.025
Zolltarifnummer:	85414020
Artikelnummer:	ADA3154
Herkunftsland:	USA
Hersteller:	Adafruit
Hersteller Produktnummer:	3154
